專家講堂

砂石骨料占混凝土體積的70% 、質(zhì)量的80%，做好混凝土機(jī)制砂石骨料不僅能夠滿足高標(biāo)準(zhǔn)的混凝土生產(chǎn)需求、提高混凝土產(chǎn)品質(zhì)量性能，降低混凝土塌落度損失,泵送壓力損失小，減少泵送堵泵現(xiàn)象和攪拌泵送設(shè)備維護(hù)時(shí)間費(fèi)用，還可以有效節(jié)約混凝土生產(chǎn)成本，提高商混企業(yè)經(jīng)濟(jì)利潤……

混凝土（包括瀝青混凝土）是國民經(jīng)濟(jì)基礎(chǔ)建設(shè)中用量非常大、使用范圍較廣的建筑材料，混凝土的質(zhì)量決定了關(guān)系國計(jì)民生的基礎(chǔ)建設(shè)質(zhì)量，而砂石骨料占混凝土體積的70% 、質(zhì)量的80%，是混凝土的主要“糧食”因此，做好砂石骨料，才能滿足不同混凝土使用需求。

混凝土用砂石骨料的標(biāo)準(zhǔn)

普通混凝土用骨料標(biāo)準(zhǔn)

我國制定了GB/T14685-2011《建設(shè)用卵石、碎石》和GB/T14684-2011《建設(shè)用砂》國家通用標(biāo)準(zhǔn)，水電、建筑等部門行業(yè)根據(jù)其行業(yè)具體需求，分別制定出高于國家通用標(biāo)準(zhǔn)的行業(yè)標(biāo)準(zhǔn)。混凝土行業(yè)執(zhí)行的是JGJ52-2006《普通混凝土用砂、石質(zhì)量標(biāo)準(zhǔn)及檢驗(yàn)方法》、JTGE42-2005《公路工程集料試驗(yàn)規(guī)程》等標(biāo)準(zhǔn)對砂石骨料主要性能進(jìn)行質(zhì)量檢驗(yàn)。

高性能混凝土用骨料標(biāo)準(zhǔn)

隨著我國高速鐵路、公路、核電站、超高層樓房的建設(shè)，普通砂石骨料已經(jīng)滿足不了高性能混凝土的原料需求，高性能、超高性能混凝土也得到了快速發(fā)展，高性能混凝土用骨料——高品質(zhì)砂石骨料也得到快速發(fā)展。中國建筑材料協(xié)會與中國砂石協(xié)會共同發(fā)布了《高性能混凝土用骨料》標(biāo)準(zhǔn)T/CBMF38-2018T/CAATB001-2018；混凝土行業(yè)執(zhí)行的是中華人民共和國住房和城鄉(xiāng)建設(shè)部頒布的建材行業(yè)《高性能混凝土用骨料》JG/T568-2019標(biāo)準(zhǔn)，將于2020年6月1日執(zhí)行。滿足以上兩個(gè)標(biāo)準(zhǔn)要求的砂石骨料，才能滿足混凝土行業(yè)需要。

標(biāo)準(zhǔn)具體要求解讀

混凝土建筑行業(yè)目前執(zhí)行的JGJ52-2006《普通混凝土用砂、石質(zhì)量標(biāo)準(zhǔn)及檢驗(yàn)方法》和中華人民共和國住建部《高性能混凝土用骨料》JG/T568-2019標(biāo)準(zhǔn)分為一般要求和主要技術(shù)要求兩部分。一般要求：砂石原料符合有害物質(zhì)限量外，還要符合我國環(huán)保和安全相關(guān)標(biāo)準(zhǔn)和規(guī)范，不應(yīng)對人體、生物、環(huán)境及混凝土、砂漿性能產(chǎn)生有害影響，同時(shí)滿足放射性應(yīng)符合GB6566的規(guī)定。

主要技術(shù)要求:（9項(xiàng)）
（1）顆粒級配組成；
（2）含泥量/石粉含量和泥塊含量；
（3）針片狀顆粒含量；
（4）有害物質(zhì)含量；
（5）堅(jiān)固性；
（6）強(qiáng)度：抗壓強(qiáng)度與壓碎值指標(biāo)；
（7）表觀密度/松散堆積密度/空隙率；
（8）吸水率；
（9）含水率、飽和面干吸水率。

>> 點(diǎn)擊下載詳細(xì)指標(biāo)參數(shù) <<

加工機(jī)制砂石的主要工藝

濕法加工工藝

濕法加工工藝是指在物料篩分及破碎過程中采用水沖洗，并配合洗石機(jī)和洗砂機(jī)對粗細(xì)骨料進(jìn)行沖洗作業(yè)。濕法加工工藝一般在原料中含泥或軟弱顆粒較多時(shí)采用，當(dāng)成品砂石粉含量偏高時(shí)，也可采用濕法生產(chǎn)去除部分石粉。根據(jù)原料中所含泥土的性質(zhì)不同，洗砂石方法可分為篩面沖洗和砂石清洗機(jī)清洗。具體采用何種清洗方法，應(yīng)根據(jù)原料的含泥程度、泥土的性質(zhì)、所需的處理量等因素綜合分析確定。濕法生產(chǎn)工藝的優(yōu)點(diǎn)是：粉塵污染少，水洗篩分效率高。缺點(diǎn)是用水量大，機(jī)制砂石細(xì)粉回收

>>展開查看詳細(xì)

和污水處理費(fèi)用高，細(xì)砂石粉流失嚴(yán)重，成品砂脫水困難；采用立式?jīng)_擊破碎機(jī)制砂時(shí)，成砂率較低。濕法生產(chǎn)工藝適合南方氣溫較高，水資源豐富的地區(qū)應(yīng)用；不太適合水資源嚴(yán)重缺乏，冬季結(jié)冰的北方地區(qū)應(yīng)用。

干法生產(chǎn)工藝

干法加工工藝是指除個(gè)別除塵工藝環(huán)節(jié)噴霧用水外，整條生產(chǎn)線的工藝過程基本不用水。優(yōu)點(diǎn)是：不用水或用水量極少，石粉流失量少、主要用于原料清潔，成砂率高、石粉含量低的機(jī)制砂石系統(tǒng)。缺點(diǎn)是：1）由于干法加工原料含水量大或原料泥土含量較高時(shí)，細(xì)骨料不易篩透，泥土含量或細(xì)粉含量超過有關(guān)標(biāo)準(zhǔn)要求；2）干法加工各加工點(diǎn)揚(yáng)塵較大，除塵系統(tǒng)投資運(yùn)營費(fèi)用較高；3）沒有安裝細(xì)粉分離裝置時(shí)，成品砂細(xì)粉含量超標(biāo)。我國北方地區(qū)夏季干旱嚴(yán)重缺水，冬季嚴(yán)寒結(jié)冰，特別適應(yīng)

>>展開查看詳細(xì)

于干法生產(chǎn)工藝。隨著我國環(huán)保要求的逐步嚴(yán)格，特別是我國水泥行業(yè)進(jìn)入大型砂石骨料加工行業(yè)，進(jìn)一步推進(jìn)了砂石骨料工廠化進(jìn)程。我國新制定的《機(jī)制砂石骨料工廠設(shè)計(jì)規(guī)范》GB51186--2016中重點(diǎn)推薦干法加工工藝。

半干法生產(chǎn)工藝

半干法加工工藝一般是指前濕后干生產(chǎn)工藝。即預(yù)篩分采用濕法生產(chǎn)并控制出料的含水率，整形制砂篩分系統(tǒng)采用干法生產(chǎn)工藝。優(yōu)點(diǎn)是：用水量相對濕法較少，廢水處理量不大，石粉流失量少、粉塵污染也較少。缺點(diǎn)是：制砂原料經(jīng)過水洗后，需要機(jī)械或長期自然脫水，保證進(jìn)入制砂機(jī)原料含水率不大于3%，否則制砂機(jī)成砂率和篩分效率低。主要適應(yīng)于原料含泥量不大，成品砂要求含粉量較高的水工碾壓混凝土大壩用砂。

>> 詳細(xì)了解工藝技術(shù)，點(diǎn)擊咨詢工程師 <<

加工機(jī)制砂石的主要設(shè)備

機(jī)制砂石加工無論采用干法、濕法或半干法，其破碎篩分和制砂主設(shè)備幾乎相同。
加工工藝設(shè)備一般為：給料機(jī)——除土——粗碎——中、細(xì)碎——篩分——整形制砂——篩分——細(xì)粉分離——在線監(jiān)測。

做好高品質(zhì)砂石骨料的8個(gè)基本注意事項(xiàng)

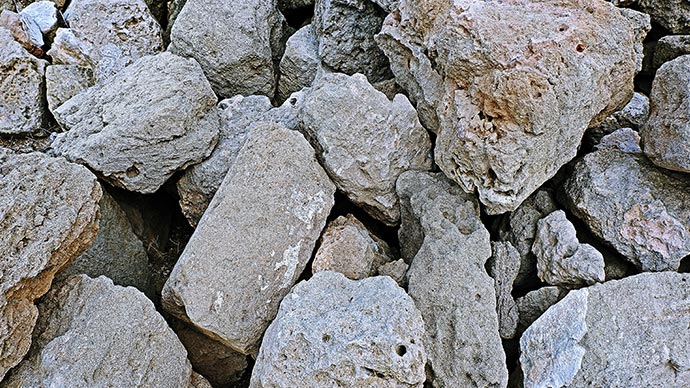

（1）母巖質(zhì)量直接影響機(jī)制砂石的質(zhì)量。因此，生產(chǎn)機(jī)制砂石骨料前首先應(yīng)選定合格的母巖。母巖首先要經(jīng)過放射性檢測和堿骨料反應(yīng)實(shí)驗(yàn)合格的母巖；
（2）首先選擇石灰?guī)r、白云巖等硬度中等， SiO2含量較低的母巖；其次選擇花崗巖、凝灰?guī)r等硬脆的母巖；盡量不選用玄武巖、高硬石英巖等抗壓強(qiáng)度高、韌性大、磨蝕性大的母巖。
（3）盡量選擇泥土、輕物質(zhì)等雜質(zhì)含量少的母巖。

根據(jù)當(dāng)?shù)貧夂蛱攸c(diǎn)和制砂母巖特性，盡量選擇干法加工工藝和性價(jià)比高的破碎設(shè)備；

石灰?guī)r類的中軟物料可采用反擊破碎機(jī)而不采用錘式破碎機(jī)，這是因?yàn)殄N式破碎機(jī)加工的骨料針片狀含量高、骨料內(nèi)部暗裂紋多，壓碎值低、堅(jiān)固性損失值大；

花崗巖巖類的硬物料中細(xì)碎采用具有層壓破碎功能的多缸圓錐破碎機(jī)，盡量減少砂石骨料針片狀含量，減少后續(xù)骨料整形的壓力。

由于母巖原料中混雜有泥土、山體表皮風(fēng)化石等，這些抗壓強(qiáng)度低的雜質(zhì)一般粒度較小，采用粗碎之前棒條喂料篩與除土篩組合進(jìn)行預(yù)先剔除，以提高砂石骨料成品質(zhì)量。

整形制砂的制砂原料不要超過40毫米；純制砂時(shí)，原料盡量采用經(jīng)預(yù)先除土、細(xì)粉的石屑或5-10/15毫米的多余的粗骨料。

制砂機(jī)采用“石打石”破碎腔型，轉(zhuǎn)子邊緣線速度60-70米/秒，骨料整形效果好，成砂率適中，石粉產(chǎn)生量較少；
整形制砂后粗骨料產(chǎn)品產(chǎn)出砂、4.75-10毫米、10-20毫米三級配或砂、4.75-10毫米、10-16毫米、16-25毫米四級配；
加工出的砂砂石骨料需要滿足《高性能混凝土用骨料》 JG/T568-2019標(biāo)準(zhǔn)要求。

振動篩篩分負(fù)荷要適中，采用兩層以上的篩分機(jī)，篩網(wǎng)盡量采用方孔形式，并確定合適的篩孔尺寸；干法制砂要選擇具有變頻調(diào)速的細(xì)粉分離器或除塵器風(fēng)機(jī)轉(zhuǎn)速，能夠調(diào)節(jié)成品砂中的石粉含量；濕法制砂要合理選擇洗砂機(jī)中的沖洗水水量和洗砂機(jī)螺旋轉(zhuǎn)速。
